高压电容补偿柜补偿容量计算方法

高压电容器装置总的补偿量由下式决定:
Qc = βαν Pc (tg?1 ? tg?2 或 Qc = β av qc Pc式中Pc ----由变配电所供电的月*大有功计算负载（kW）；
βav ----月平均负载率，一般可取 0.7-0.8；
?1 -----补偿前的功率因数角，cos ?1可取*大负载时的值；
?2 ----补偿后的功率因数角，参照电力部门的要求确定，一般可取 0.9~0.95；
qc ---- 电容器补偿率（ kvar/kW ） , 即每千瓦有功负载需要补偿的无功功率，
qc = tg?1 ? tg?2
10KV高压电容集中补偿柜主要用于6～35kV系统中，用以补偿系统无功功率，提高功率因数，调整电网电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率。
10KV高压电容集中补偿柜定货须知:
订货时须提供下列资料：
1、 订货时须注明：额定电压,额定功率,负载变化情况,补偿前及补偿后的功率因数.
2、明对柜体颜色，柜体尺寸有关特殊要求。
3、备型号、数量及二次线路操作电压等。
4、用户所需电容柜的投切方式和配置。
5、不能满足一般环境条件的应特别提出。
6、客户一次电压、电流互感器的变比。
7、补偿装置进、出线方式

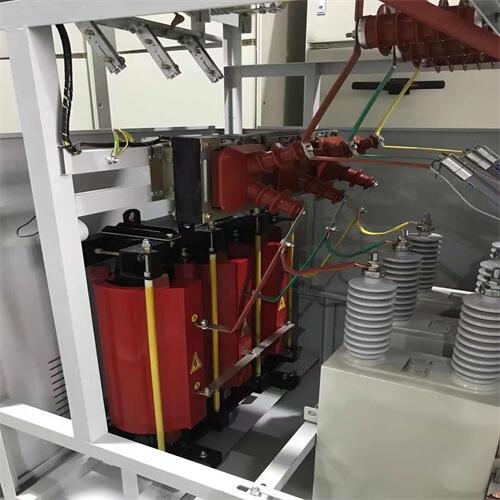

10KV高压电容集中补偿柜整个自动投切高压并联电容器装置采用并联电容器投切，并联电容的容量选择，需要考虑多方面的因数，通过计算分析得出数值。LBB系列高压电容器装置主要包含以下设备：隔离开关、高压并联电容器、电容器过负荷保护熔断器、串联电抗器、放电装置（放电线圈或电压互感器）、无间隙氧化锌避雷器、接地开关、带电显示装置、联接导线、支柱绝缘子、柜体或安装框架等。
