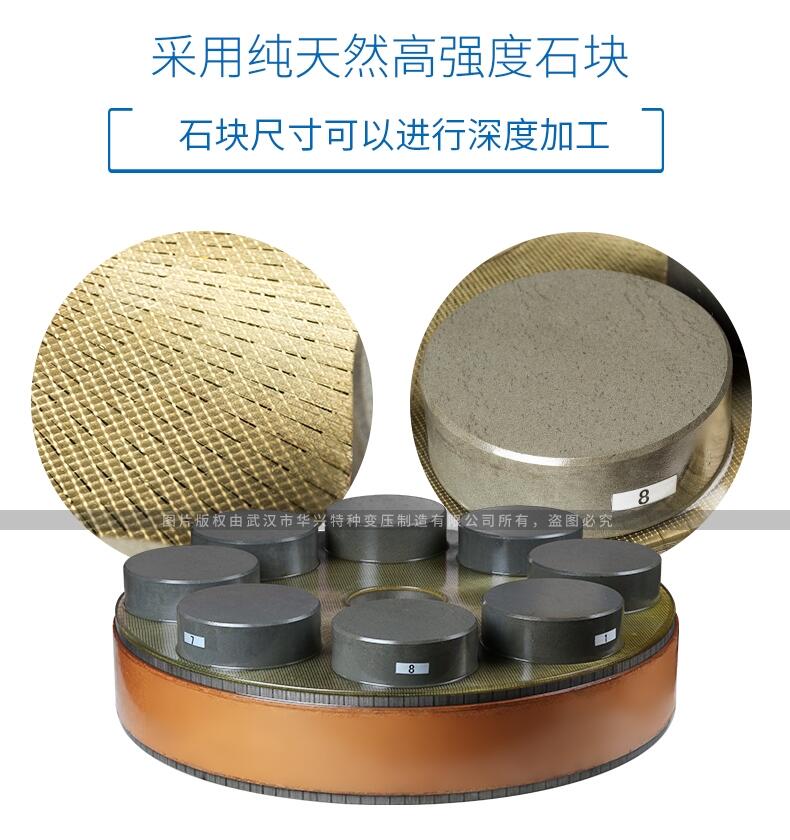

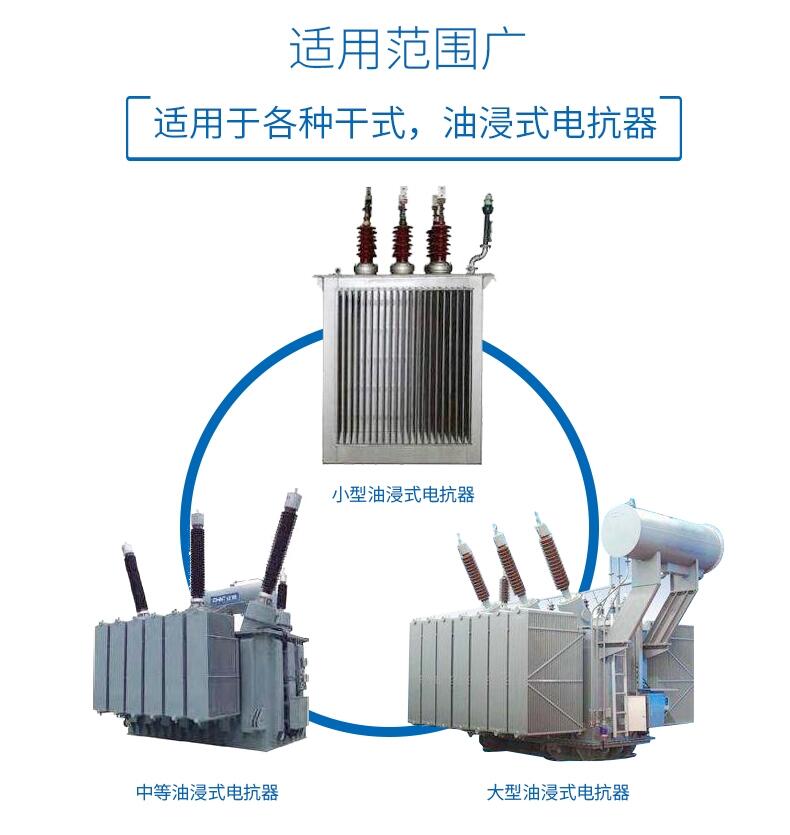

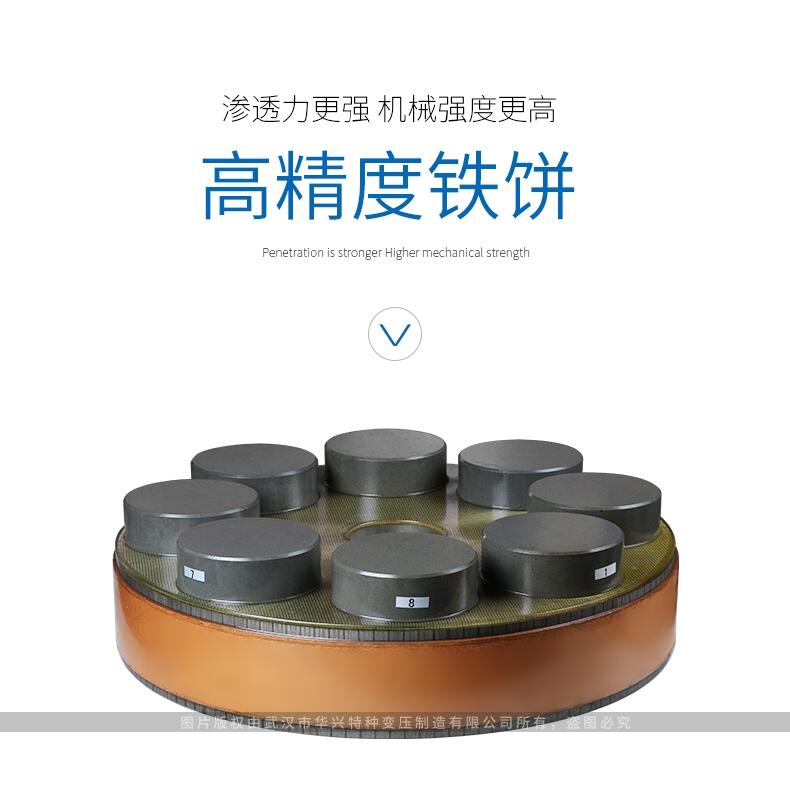

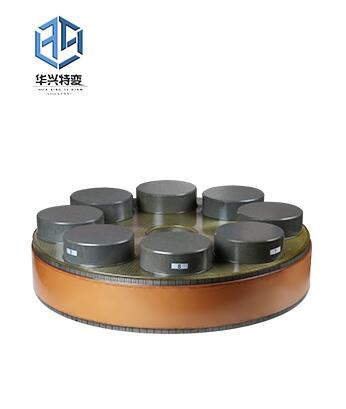

油浸电抗器主要由铁芯、绕组及其绝缘、油箱、套管、冷却装置和保护装置等组成，油浸电抗器的结构如图所示。单相电抗器铁芯结构为单心柱两旁柱结构，三相电抗器铁芯结构为品字形心柱、卷铁扼结构。电抗器心柱由铁芯饼和气隙垫块组成。铁芯饼采用优质冷轧硅钢片叠装而成。芯饼采用径向辐射状叠片，使磁通向硅钢片侧进入，并选择硅钢片纵向择优磁化方向与芯柱的轴心平行，以减少磁力线在离开和进入铁芯饼时因边缘效应而产生的涡流损失。许多铁芯饼间用磨平的圆瓷柱或大理石圆垫块作间隙，铁芯饼与间隙交替叠装，用防磁螺杆拉紧。在交变磁场中电磁力使铁芯饼间产生振动和噪声，所以铁芯式电抗器的压紧装置非常重要。铁饼与铁扼均应接地，铁扼与旁柱用环氧玻璃丝粘带绑扎。

武汉市华兴特种变压器制造有限公司作为一家拥有27年制造变压器的企业，现已有厂房面积3000多平方米，是湖北武汉地区综合实力最强的特种变压器设计生产企业。

    武汉华兴特种变压器有限公司是专门生产变压器的制造商，武汉华兴特种变压器有限公司主要经营各类变压器产品：特种变压器、三相干式变压器、整流变压器、船用变压器、控制变压器、降压启动变压器、干式试验变压器、逆变输出变压器、干式变压器，小型电源变压器、高电位隔离变压器、进线电抗器、出现电抗器、平波电抗器、串联滤波电抗器、新能源双馈风电系统电抗器、DC-DC直流变压器。
