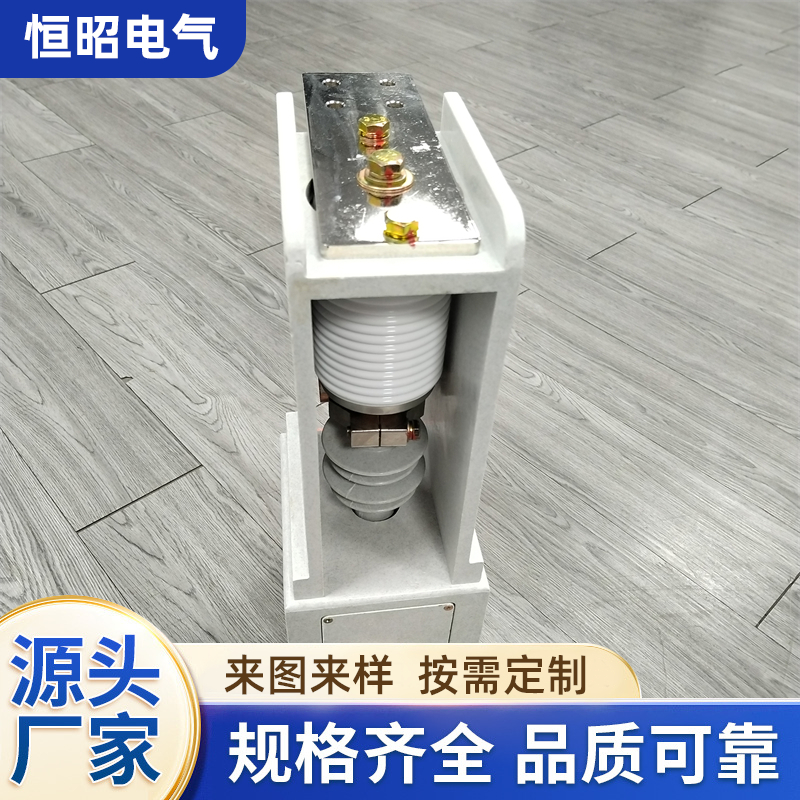

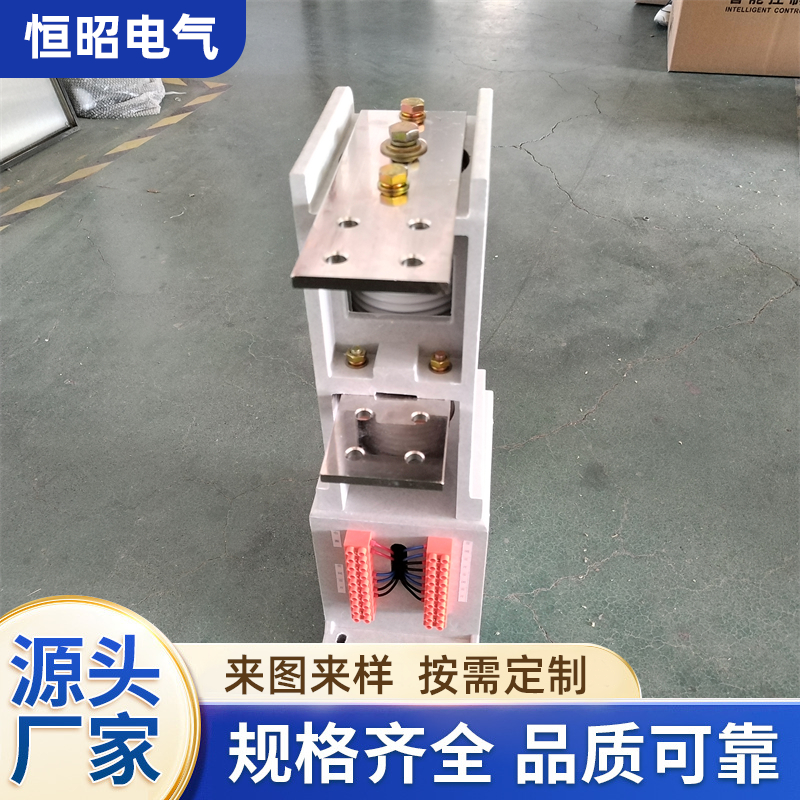

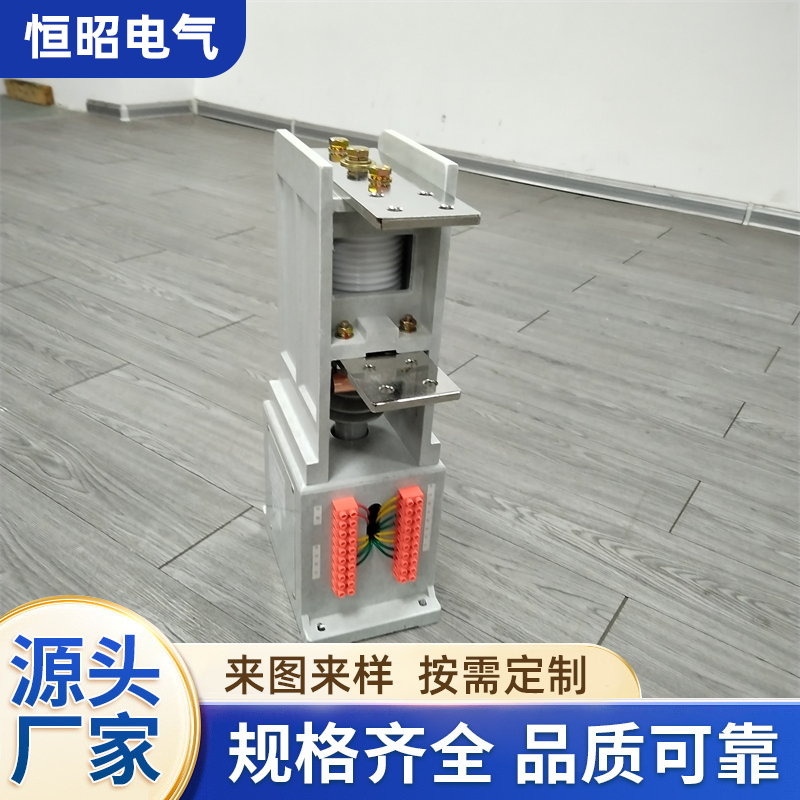

JCZ1真空接触器是一款真空接触器。适用于交流 50-60HZ，额 定工作电压 3.6kV、7.2kV、12kv，额定工作电流 160A 至 630A 的三相户内电气系统中，可 直接或远距离频繁操作电动机、变压器、容性负载等用电设备。主要特点是采用整体框架结构，具有性能稳定、使 用可靠、结构紧凑、体积小等显著特点，是 3.6kV、7.2kV、12kV 电压等级中理想的开关设备。

  1、 环境温度：周围空气温度不超过+40℃，不低于-25℃；

  2、 海拔高度：安装地点的海拔高度不超过 1000 米；

  3 、相对湿度：日平均值不大于 95%，月年平均值不大于 90%；

  4、 工作环境：无雨雪侵蚀、明火、爆炸危险、化学腐蚀及强烈振动的场合；

  5、 污染等级：Ⅲ级

  6、 安装条件：安装平面与水平面的倾角不大于 5°；

  1、 一体化框架和绝缘子实现高压回路对地及相间的绝缘。

  2、 接触器为上、下布置方式，上部主要有真空灭弧室和进出线端子组成主电路系统。

  3、下部主要有电磁机构、机械锁扣机构（机械保持方式）和底板、弹簧等结构件组成，通 过电磁拍合，产生一定运动方向和运动距离的电磁机械系统。4、电磁机械系统又通过绝缘子连接主电路系统中的真空灭弧室，达到程序化分合。

  5、真空灭弧室是由动静触头、波纹管和陶瓷外壳等经真空封装组成。由于触头的分合是在 真空中进行，因而具有优良的开关特性。

  6 、控制电路有电保持和机械保持两种： a.电保持的合闸：电磁线圈通电，由合闸线圈完成合闸；由保持线圈完成保持; 电保持的分闸：电磁线圈中的保持线圈断电，由弹簧完成分闸。b.机械保持的合闸：电磁线圈通电合闸后，断电，由机械锁扣完成保持； 机械保持的分闸：脱扣线圈通电，打开机械锁扣，由弹簧完成分闸。
