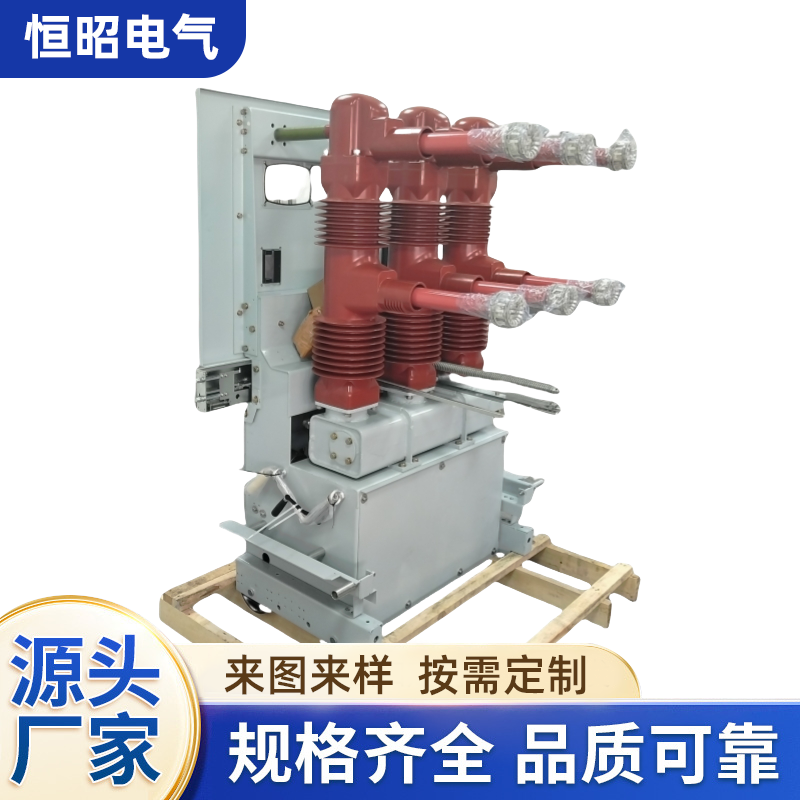

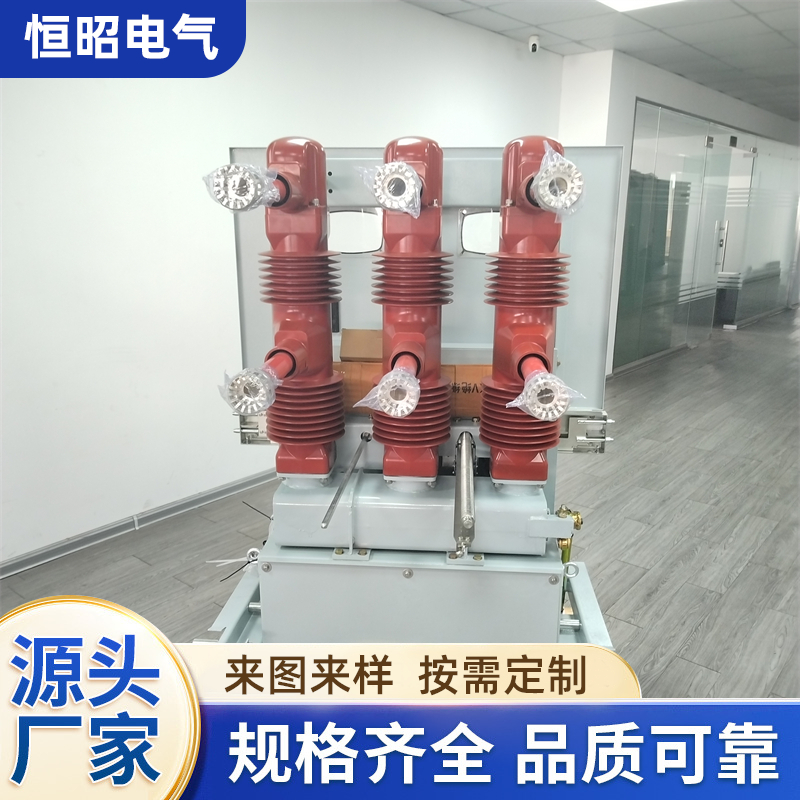

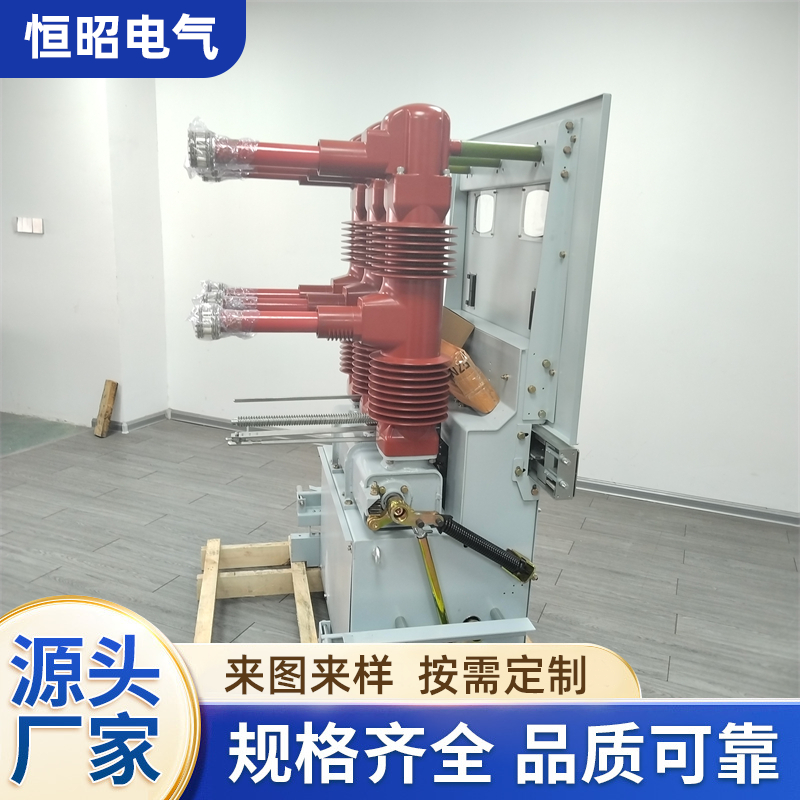

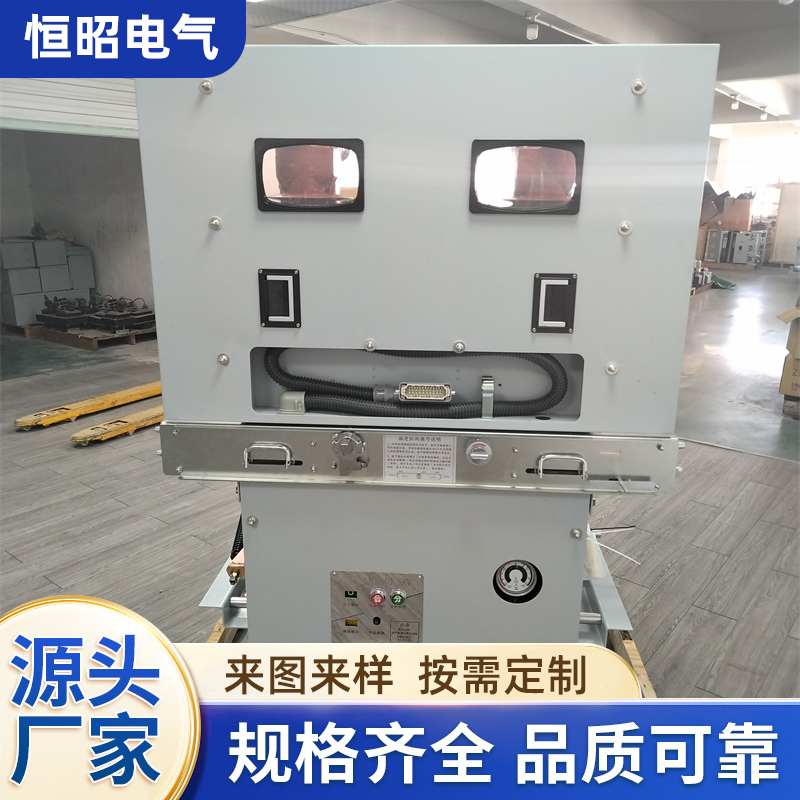

LN2系列断路器是额定电压为35kV（40.5kV）的户内高压手车式（SF6）断路器，主要应用于工矿企业、发电厂及变电站等场所的三相交流电力系统。

  一、产品概述

  该系列断路器由陕西平高智能电气有限公司研制生产，适用于额定电压40.5kV、频率50Hz的电力系统。其核心功能包括对电力线路进行保护与控制，特别适用于频繁操作场景，例如切合电容器组或作为联络断路器使用。产品设计兼容主流开关柜型号，如KYN61、JYN1、GBC等，可实现单独使用或嵌入安装。

  二、主要技术参数

  额定电流：涵盖630A、1250A、1600A、2000A、2500A等多个规格。

  额定短路开断电流：通常为25kA或31.5kA。

  绝缘水平：雷电冲击耐压峰值可达185kV或215kV，工频耐压（1分钟）为95kV。

  机械与电气寿命：机械寿命可达10000次（M2级），电寿命为E2级。部分型号机械寿命声称可达30000次。

  SF6气体参数：额定压力（20℃时）通常为0.40或0.50MPa，年漏气率≤1%。

  操作时间：合闸时间≤0.1秒，分闸时间≤0.06秒。

  三、结构与设计特点

  灭弧室设计：采用自能旋弧膨胀式灭弧室，综合应用旋弧纵吹及压气原理，具有燃弧时间短、开断性能好且不产生操作过电压的特点。

  模块化设计：操动机构与电器元件均采用模块化设计，布局紧凑合理，维护更换便捷。

  手车与绝缘：手车相间中心距通常设计为30mm，触臂采用硫化环氧树脂增强绝缘，触头为圆形梅花触头。?推进装置采用丝杠螺母结构，便于在开关柜内移动。

  机构配置：可配用CT10型弹簧操动机构、连体型弹簧操动机构或CD10IIIG电磁操动机构。

  气体监控：配备带温度补偿的SF6密度控制表，可自动监控气体压力并在压力异常时发出报警或闭锁信号。

  四、应用条件与标准

  使用环境?：环境温度上限一般为+40℃，下限可达-40℃或-30℃；海拔高度通常不超过2000m（部分型号可达3000m）；安装场所应无易燃、爆炸危险及剧烈震动。

  五、产品型号与规格

  该系列产品型号多样，常见的规格组合包括：

  LN2-40.5/630-25 与 LN2-40.5/630A-31.5KA

  LN2-40.5/1250-25 与 LN2-40.5/1250A-31.5KA

  LN2-40.5/1600-25 与 LN2-40.5/1600-31.5KA

  LN2-40.5/2000-31.5 与 LN2-40.5/2500A-31.5KA

  同系列也存在SFM(LN2)等类似型号，技术特性和应用范围基本一致。
