输送皮带在整个使用周期当中都伴随着不断的粘贴、修复、接头等操作，因此冷粘接的方式以其快速高效、对皮带损伤小等特点成为输送皮带的主要修复方式。在诸多皮带胶中，茵美特公司提供的德国进口冷硫化输送皮带快速粘接胶水SK313就是一种专用于输送带粘接的冷硫化胶水，它能够粘接修补如帆布尼龙皮带，带织物加强层输送带以及中高强度的钢丝绳芯输送带皮带等。

产品特点：
德国进口冷硫化输送皮带快速粘接胶水SK313对橡胶、织物、皮革、金属、水泥等有良好的粘接性能，粘接力通过了严格的德国DIN工业标准，可达到与热硫化同级的粘接强度，是橡胶类分层带、钢丝带冷粘接、修补，滚筒包胶以及各类橡胶衬垫材料应用的理想粘接剂。

冷硫化皮带胶水SK313属于双组份橡胶型胶水，使用时与固化剂按100:4的比例混合均匀，混合后的胶水会在1h内固化，必须在此之前使用完，固化后的胶层具有良好的柔韧性，耐曲挠抗冲击，扯断强度与扯断伸长是同类胶水的三倍以上。冷硫化胶水SK313耐水油耐酸碱，户外使用耐大气老化，还具有一定的阻燃性，满足井下使用的安全要求。

皮带快速粘接胶水SK313之所以被称之为冷硫化胶水，是因其在粘贴过程中能够与修补条的半硫化层发生硫化反应，通过硫化交联使两者融为一体，达到与热硫化类似的粘接效果，皮带修补部位的粘接强度、结构强度都得到进一步的提高，通过冷硫化粘接修补的输送皮带破损，基本不会出现二次损伤，并且修补部位的使用寿命可与皮带相当。

性能优势：

优质-粘接强度通过了德国DIN工业标准，与热硫化粘接强度同级。

方便-简单的工具即可作业，不需借助硫化机等大型设备。

快捷-紧急抢修时，即修即用，使停机损失降至较低。

可靠-保质期为两年，大大超出其它同类产品。

适用-操作的工作温度可至100℃，同时适合井上、井下工程。

德国进口冷硫化输送皮带快速粘接胶水SK313还可用于滚筒包胶，不需要拆卸滚筒，省时省力，并且这种包胶方式的耐磨系数要远大于对滚筒铸胶。

配合茵美特耐磨菱形滚筒包胶胶板对工业输送驱动轮、尾轮及张力轮进行快速包胶，使用后可以增加滑动摩擦系数，减少滚筒与运输带间打滑，保护滚筒免受磨损与腐蚀，保护正常输送带产量。

德国进口冷硫化输送皮带快速粘接胶水SK313的使用方法：

避免阳光直接照射，防止温度降低到0℃以下。

保证环境和物料温度+10℃到+45℃。

粘接表面：干燥洁净无化学物质和油脂等污物。

金属表面：用喷砂或打磨的方式将金属表面除锈且使其变得粗糙-推荐打磨深度为30um。用德国进口输送带清洗剂SK353去除金属表面油污，粘接之前如果需要，涂刷一层金属底漆SK363并使其完全干燥，这样可以提高金属粘接面与橡胶的粘接力。

橡胶表面：带半硫化层的橡胶板、修补条不需要对粘接面进行打磨，不带半硫化层的橡胶板则需充分打磨橡胶表面（不光滑区域），用洁净干燥的毛刷去除粉尘，使用清洗剂清洗表面污渍。

织物表面：打磨平整其它橡胶区域，小心轻微打磨织物层（注意不能损坏织物层，建议使用钨钢打磨碟）用洁净干燥的毛刷去除粉尘，并使用清洗剂清洗表面污渍。

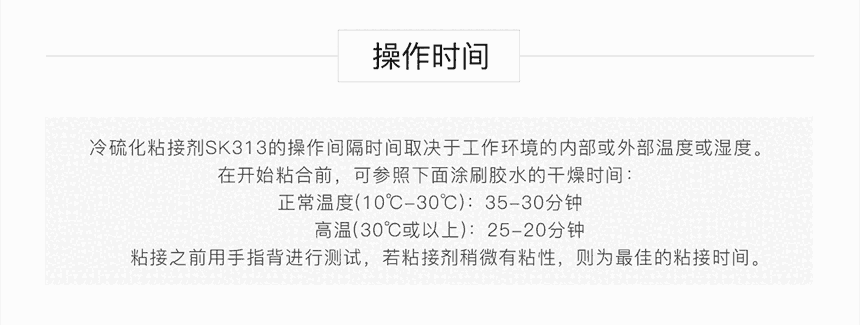

涂刷要求：在粘接表面涂刷2遍均匀的涂层。 遍涂层应完全干燥（至少30分钟，金属表面至少1个小时） 遍涂层应干燥至略微沾手（可用手指背检查），如果过干，应再刷一层。

茵美特温馨提示：推荐使用茵美特RAMIMTECH金属底漆预先处理金属表面，提高橡胶与金属的粘合和可靠性。

RAMIMTECH旨在通过高效的产品和先进的技术解决方案，帮助电厂、钢铁厂、焦化厂、水泥厂、粮仓、矿山、码头、地铁等行业，延长输送系统寿命，降低输送系统的成本。
